一、 突然的负载变化或堵转。
1、检查负载、电机电流和系统的机械部分。
二 闭合输出接触器。
1、如果使用了输出接触器,则应先停止变频器的调制,再断开接触器。注意:SCALAR 模式下无此限制.
三、电机连接错误。(星角连接)
1、检查电机铭牌上的电机电压与连接方式,并与99组参数相比较。
四、 过短的斜坡时间,以至于过流控制器没有足够的控制时间。
1、检查负载并增加斜坡时间。
五、 电机的速度或转矩振荡。
1、由速度给定引起:检查速度给定值是否振荡。
2、由转矩给定引起:检查转矩给定是否振荡。
3、由速度响应的过补偿引起:检查速度调节器的参数设定。(在某些情况下,自整定不一定能带来令人满意的结果。)
4、由过高的反馈滤波时间引起。
5、由错误的脉冲编码器值引起:检查脉冲编码器的波形并且检查脉冲数。
6、由电机模型引起:从电机铭牌获得正确的电机数据并且对照99组参数。
六 、输出短路:损坏的电机电缆或电机。
1、检查电机和电机电缆的绝缘。
2、分断电机电缆与变频器的连接,在标量模式下运行变频器,如果变频器不跳闸,则说明变频器是好的。
七、 接地电网中的输出接地故障。
1、检查并用高阻表或绝缘表测量电机和电机电缆。
八、错误的电机和传动选型。
1、检查电机额定电流值是否位于。[注意DTC模式下1/6~2;标量模式下0~2]。
2、检查输出电流、转矩和极限字。
九、 功率因数校正电容器和浪涌吸收器。
1、确认电机电缆上没有功率因数校正电容器和浪涌吸收器。
十、 脉冲编码器连接。检查脉冲编码器、脉冲编码器接线(包括相序)和xTAC模块。
十一、不正确的电机数据。
1、根据电机铭牌检查并校正电机数据。
十二、 不正确的逆变器类型。
1、 比较传动的铭牌与软件参数。
十三、 RMIO板与RINT/AINT及 AGDR 板之间无通讯。
1、检查并更换光纤。
2、检查扁平电缆。
十四、 标量控制模式下的过流
1、检查并更换电流互感器。
2、检查输出电流、转矩和极限字。
十五、 内部故障。
1、检查并更换电流传感器。
2、更换XINT板。
3、确认扁平电缆是否正确连接。
4、更换INTS 板和 XPBU 板之间的所有光纤。(并行连接的情况下)

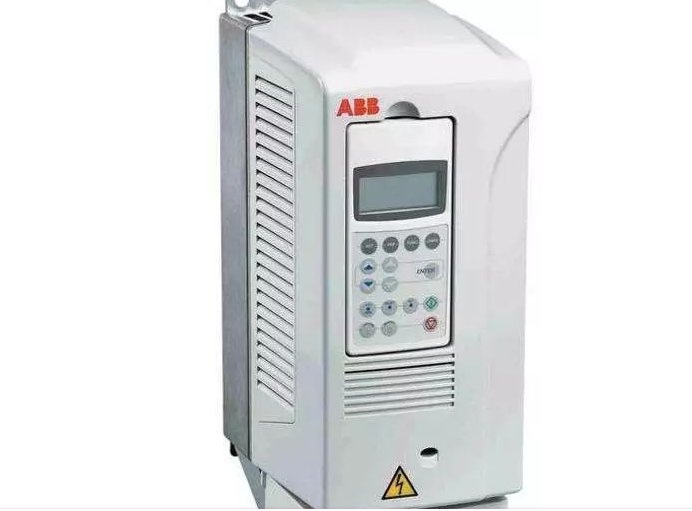

十六、ACS800的变频器报2310是过流故障,检查电机电缆是否破损,电机是否不转,2310和变频器的关系不大,基本肯定是电机和电缆的问题。
